活性炭吸附+催化燃燒
發布時間：2023-07-07瀏覽次數：次
有機氣體吸附-催化凈化裝置是我公司積累多年有機廢氣治理之經驗，研制成功的高效節能的新型系列產品。適用于中低濃度的有機廢氣處理。系統原理：主要根據多孔活性炭的吸附性能和活性炭在高溫狀態所表現的脫附性質而將有機物分別吸附和脫附，脫附后的有機物進入催化燃燒爐在300-400℃進行催化燃燒將C、H化合物氧化為CO2和H2O等。

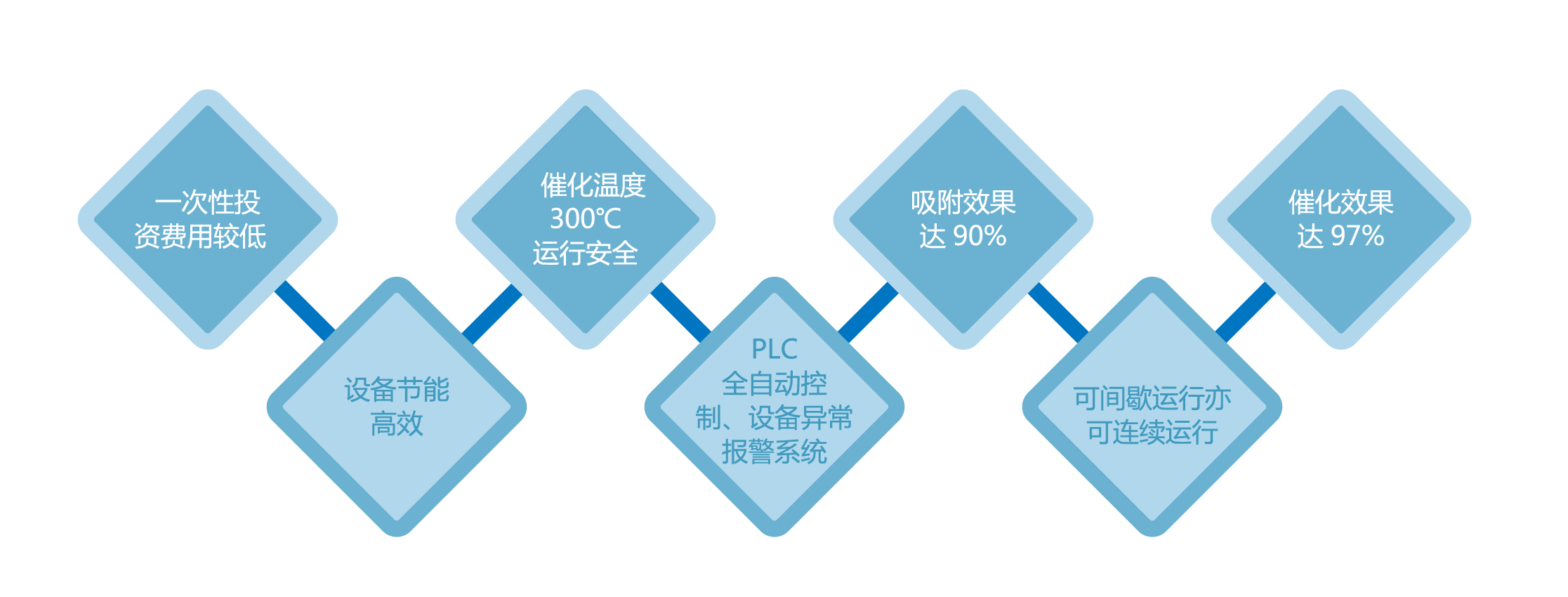

技術特點 Technical features

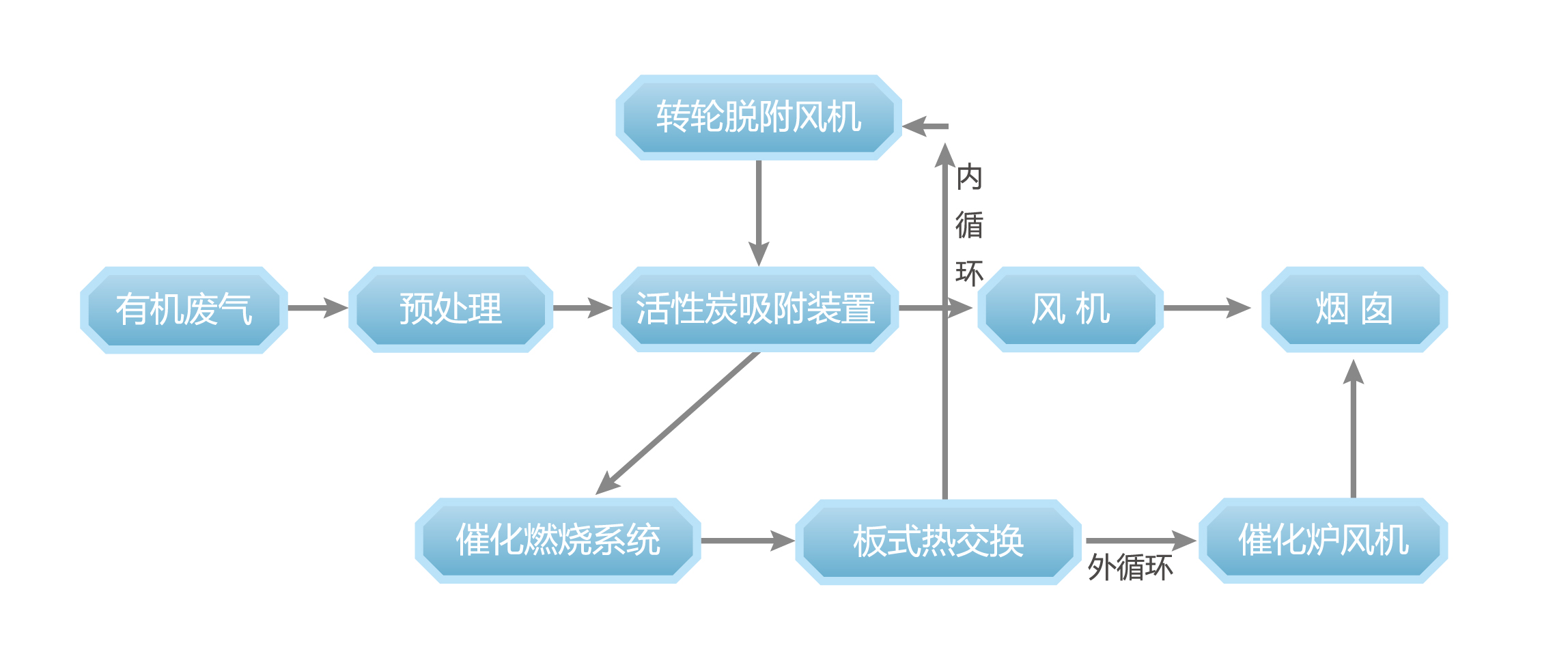

系統工藝流程說明 Chart of system process

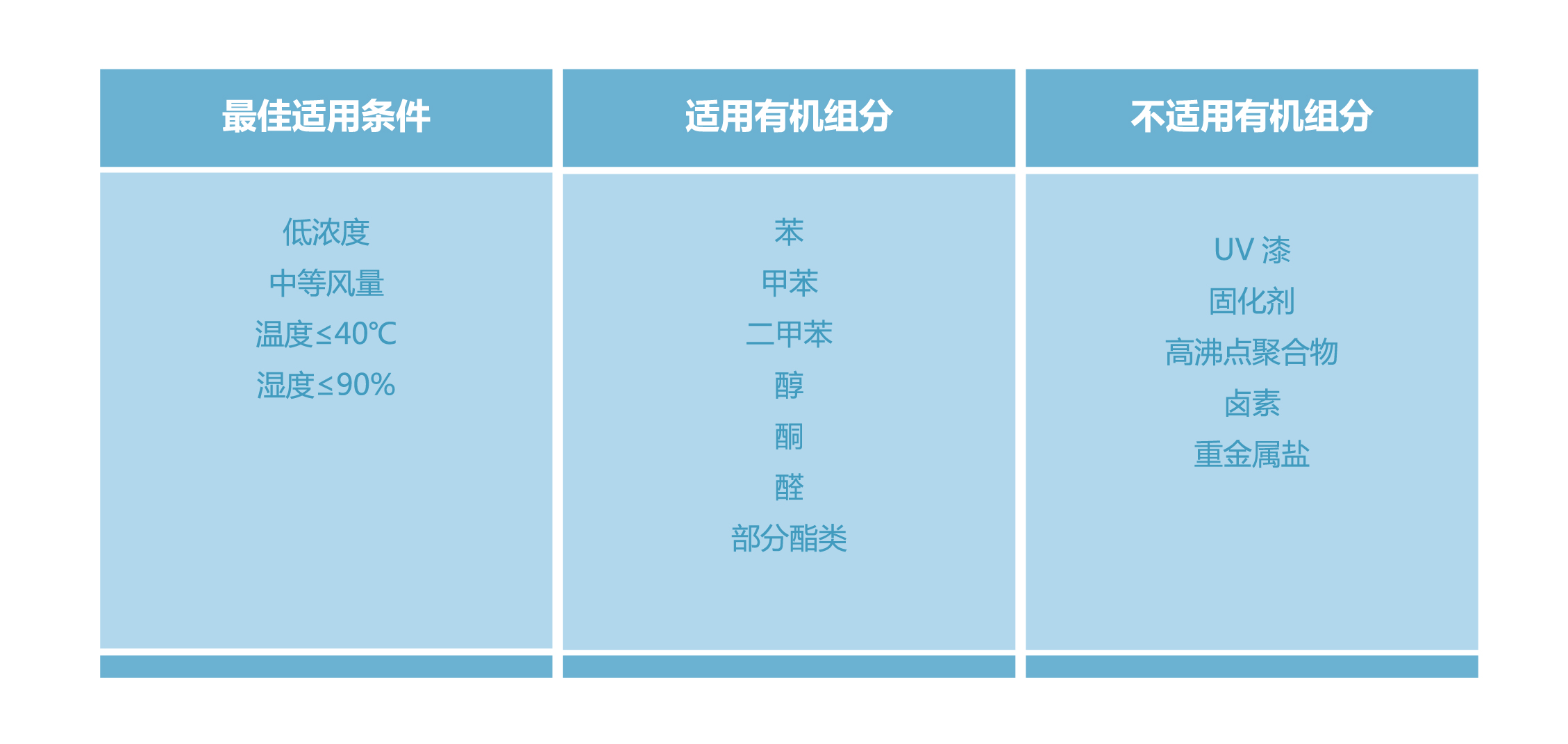

適用工況條件 Applicable working conditions

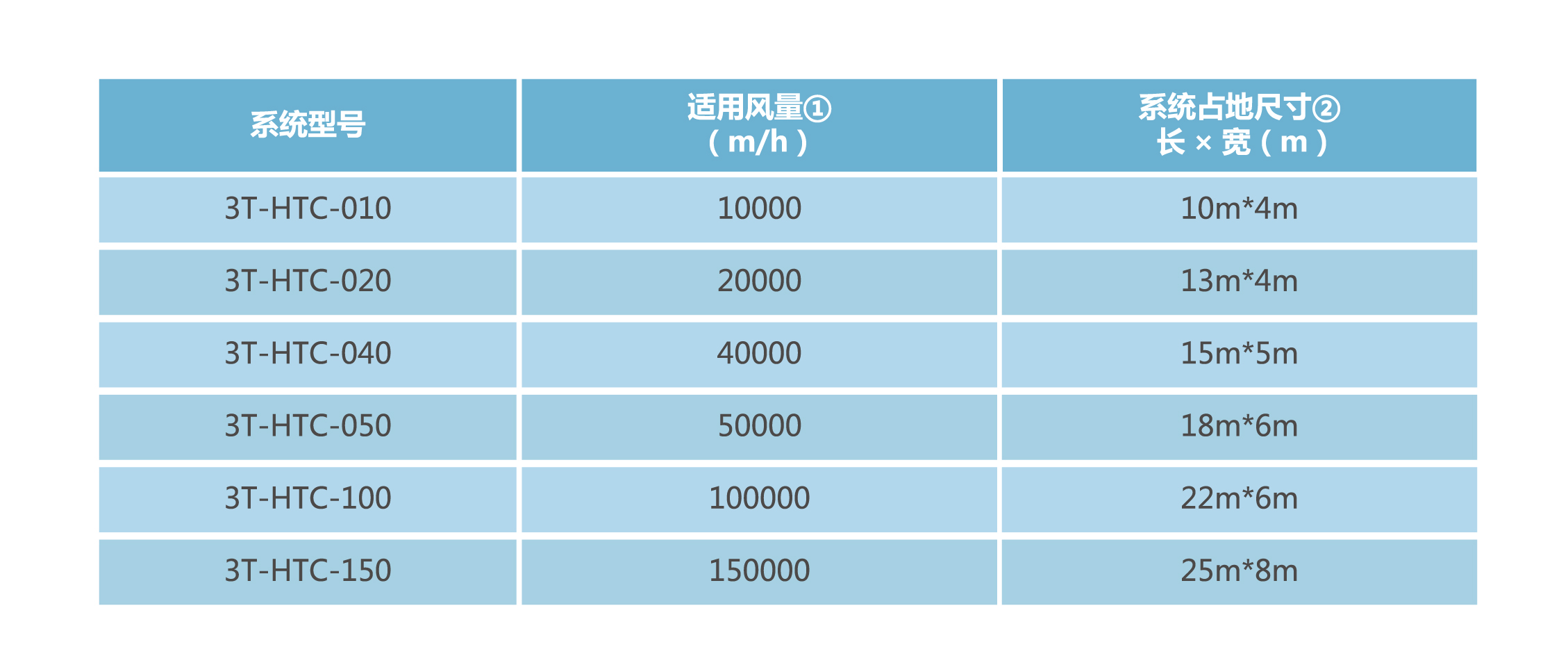

設備選型表 The table of equipment selection
備注：①處理風量及濃縮風量根據使用條件會有所差異。
②尺寸為預估部分，可根據實際條件調整。
預處理裝置 Pretreatment device

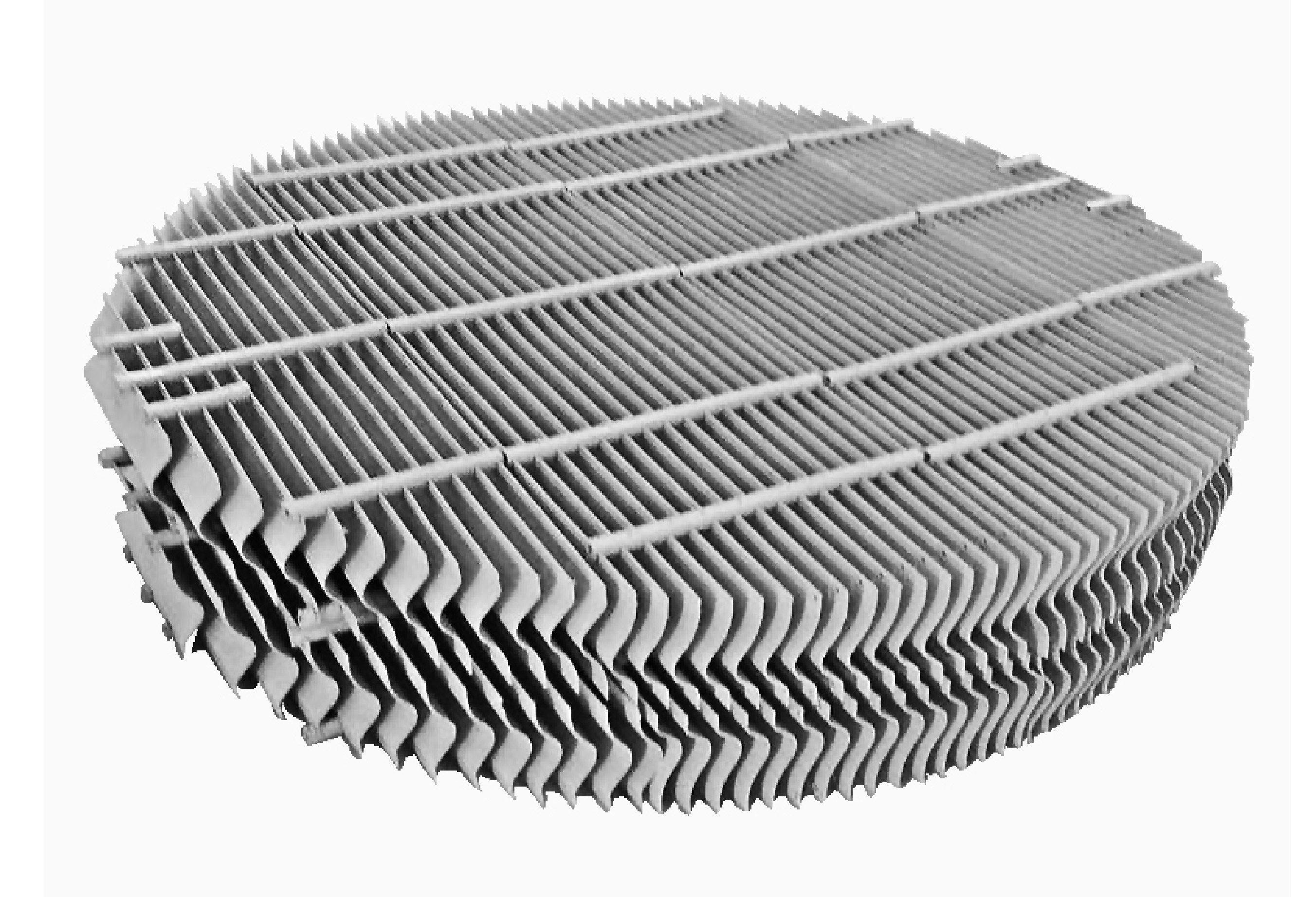

除霧層
能有效的進行氣液分離

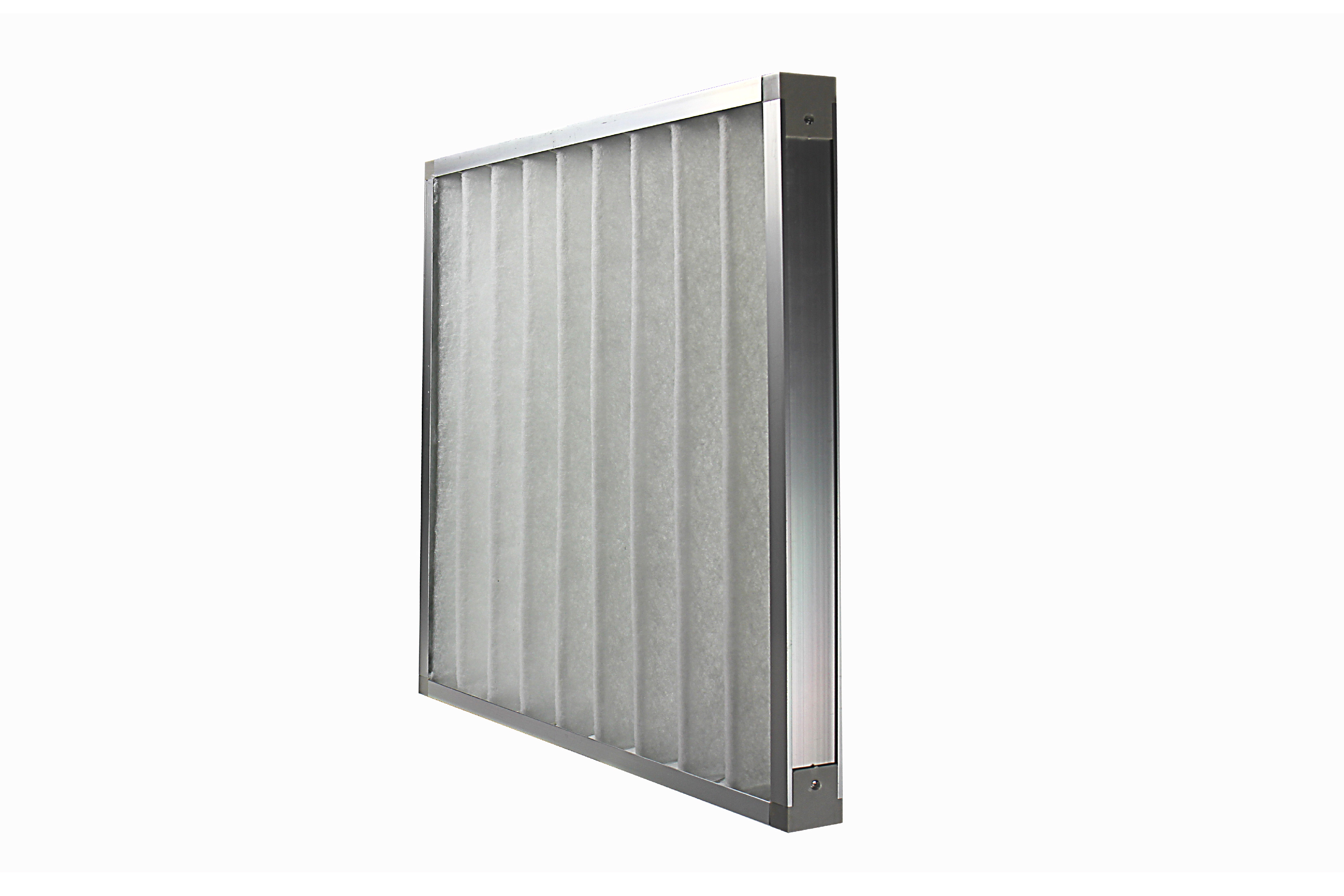

初效過濾器
一級過濾器采用的是初效過濾器，主要用于過濾 5μm 以上塵埃粒子。初效過濾器有板式、折疊式、袋式三種樣式，為純白棉折疊式制作，對于5μm以上顆粒的消除效率可以達到95%以上。

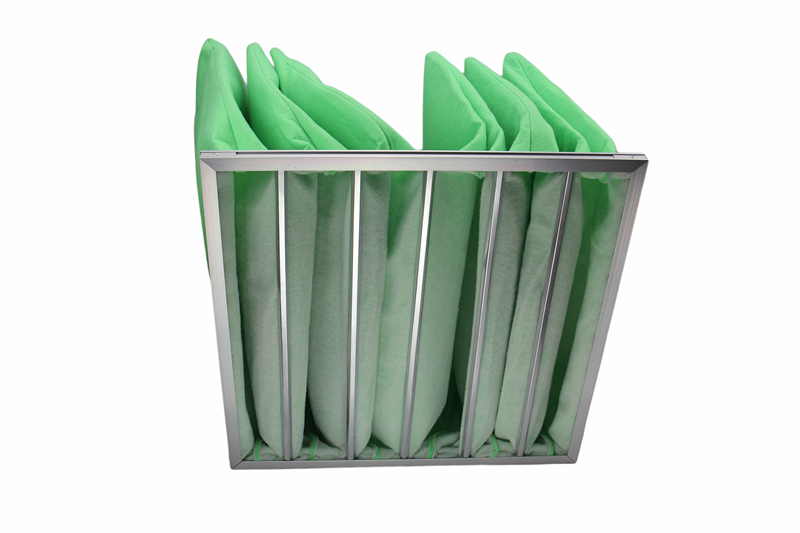

中效過濾器
袋式中效過濾器以其特殊的袋式結構，確保氣流均衡地充滿整個袋子。特殊的熱熔技術可以防止袋子之間過于擠壓或出現滲漏，這樣降低了阻力并使容塵量達到很大。起加固作用的“袋子支撐格柵”可以防止過濾器在很差的工作環境下收縮或彎曲變形。.對≥1.0μm顆粒的過濾效率在65%。

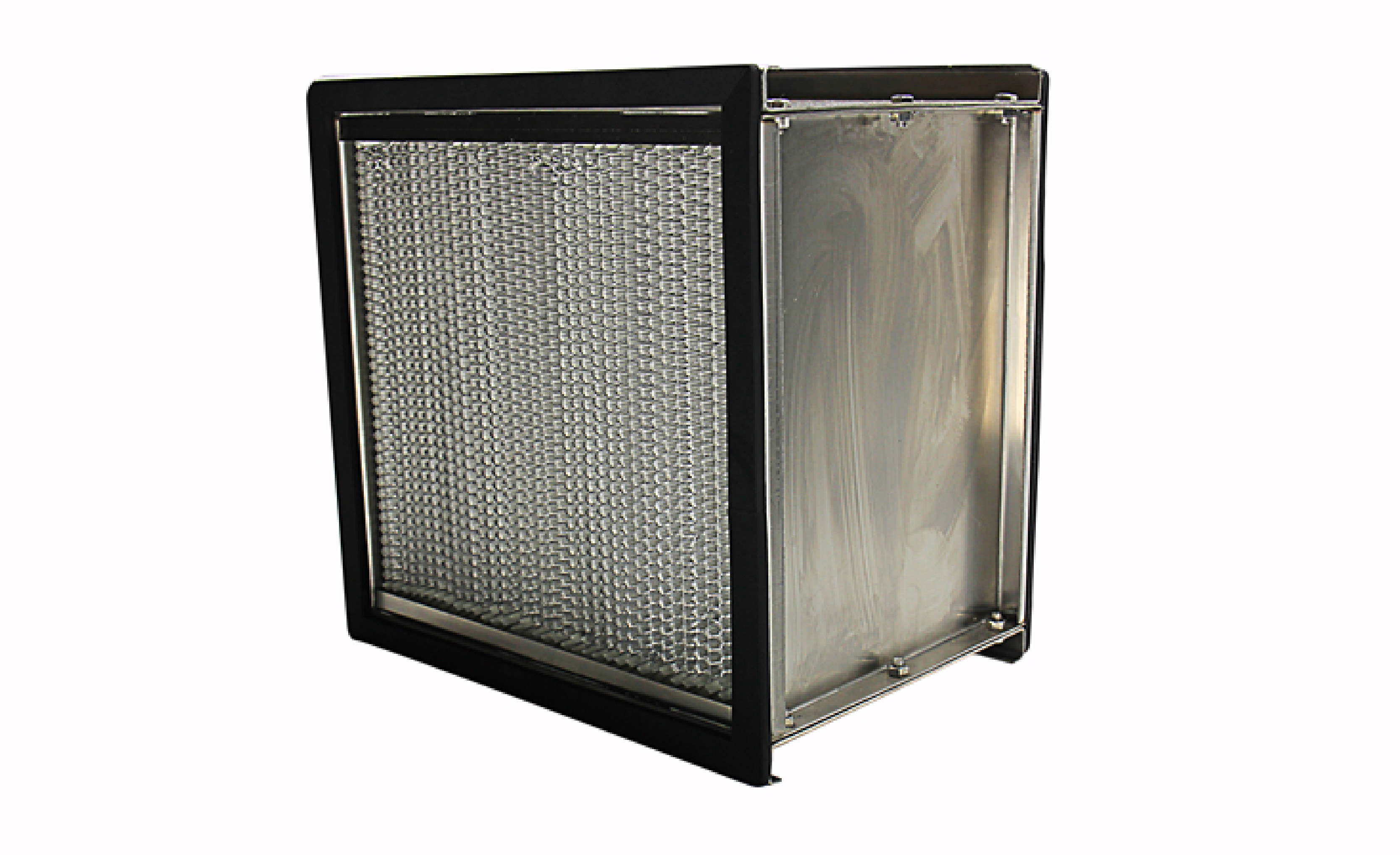

高效過濾器
高效過濾器采用聚丙烯濾紙為濾材，用鋁板間隔，外框?yàn)殇X合金型材，用環保聚氨酯密封膠密封而成。對≥0.5μm顆粒的過濾效率在99.5%。
活性炭吸附裝置 Active carbon adsorption device

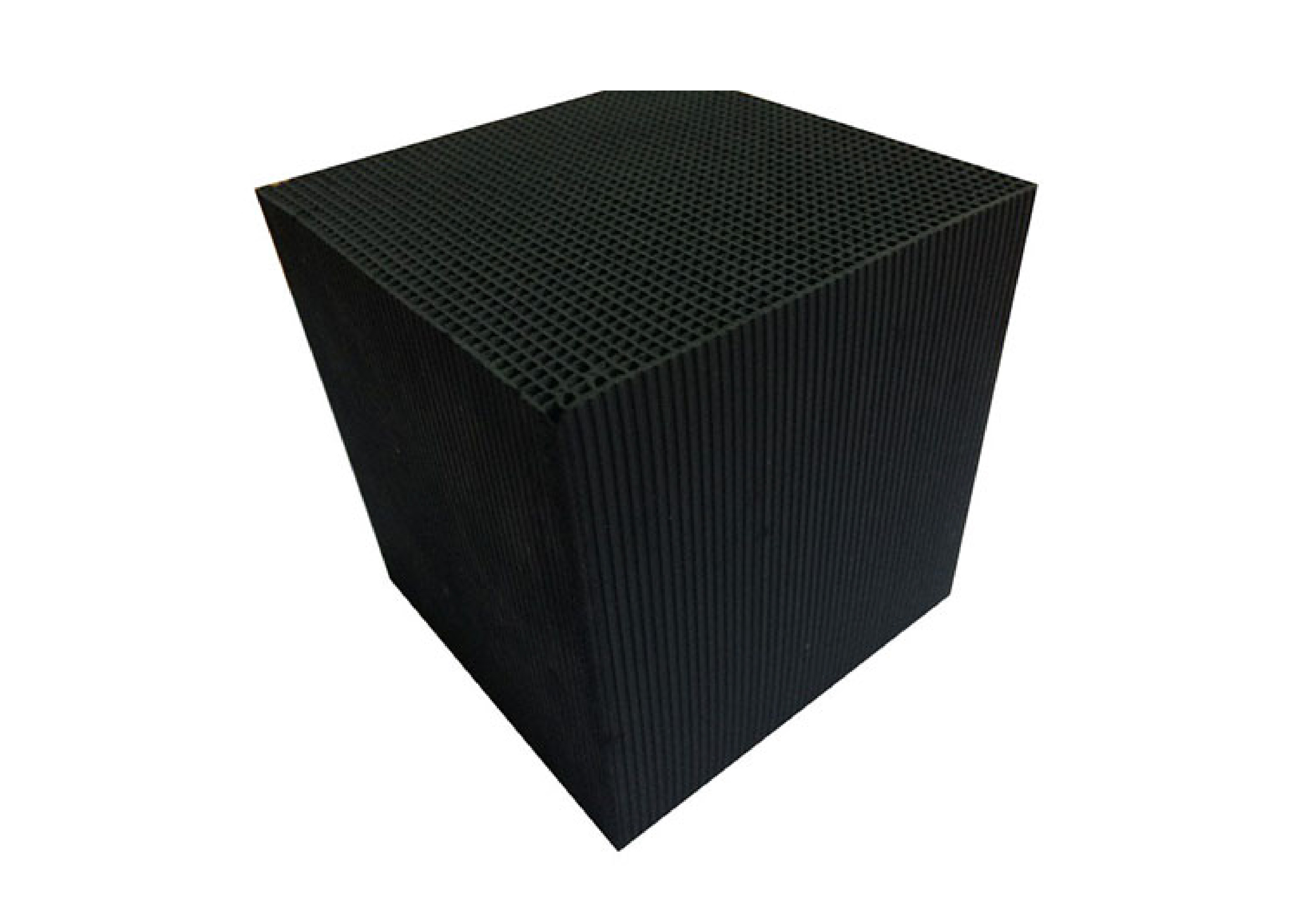

活性炭
吸附效率高,能力強；能夠同時處理多種混合有機廢氣；凈化效率≥95%； 設備構造緊湊，占地面積小，維護管理簡單，運轉成本低廉；采用自動化控制運轉設計，操作簡易、安全；全密閉型，室內外皆可使用。

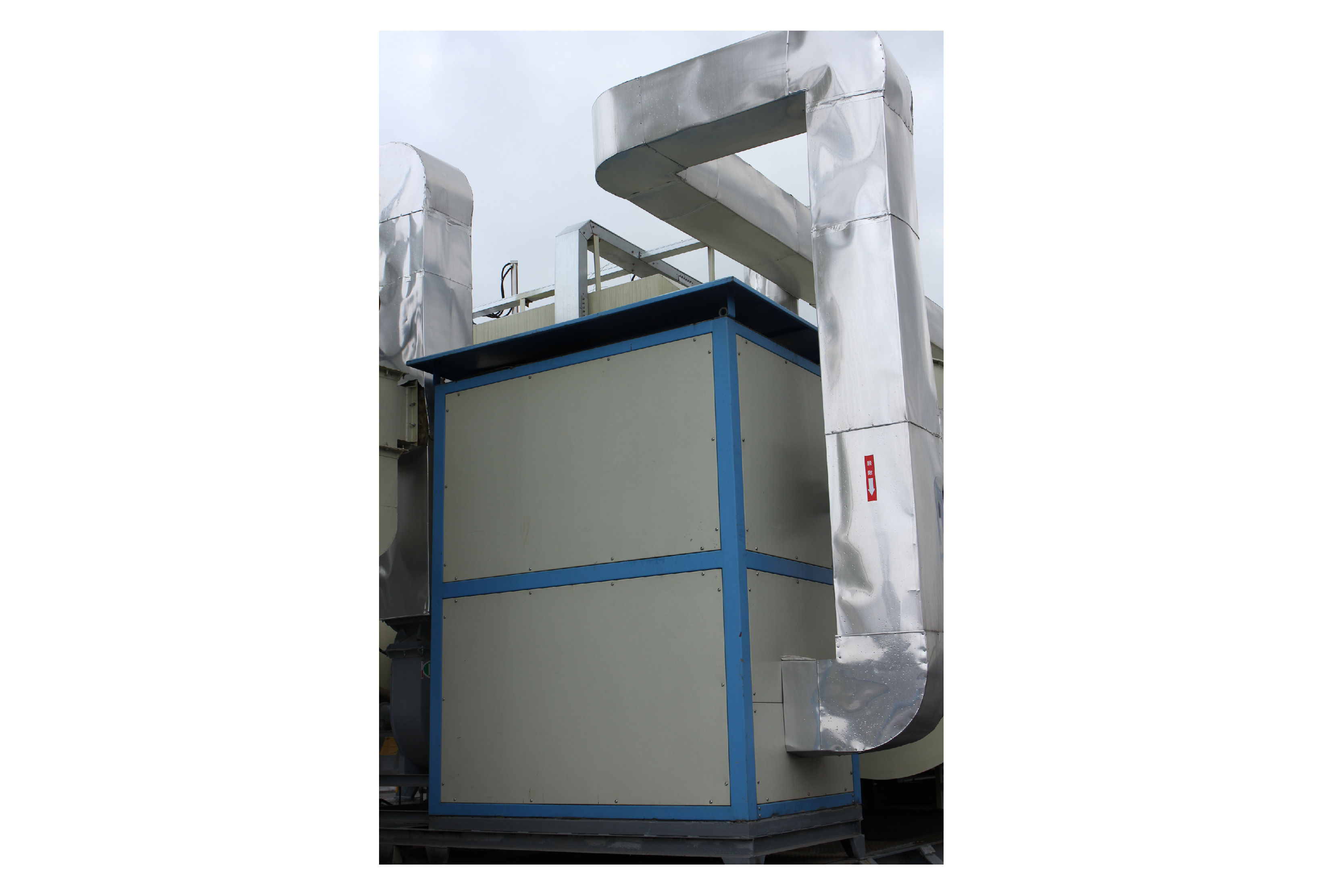

催化凈化裝置（CO） Catalytic purification unit
用貴金屬鈀、鉑鍍?cè)诜涓C陶瓷載體上作催化劑，凈化效率達97%以上，催化劑使用壽命長，且可以再生，氣流通暢，阻力小。設有阻火除塵器、泄壓口、超溫報警等保護設施。占地面積小，使用壽命長。

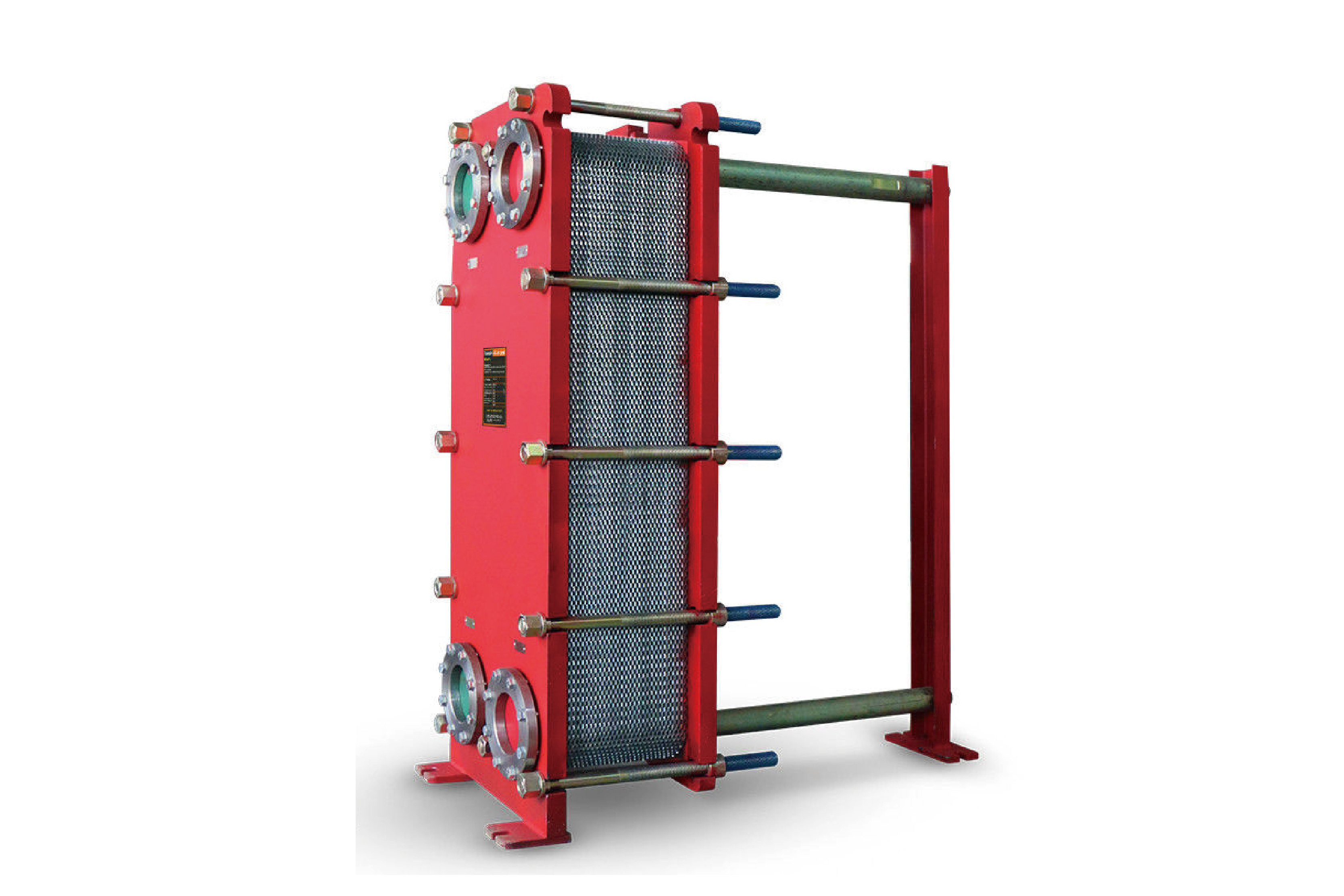

換熱器
板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種高效換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、應用廣泛、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比管式換熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可達80%以上。

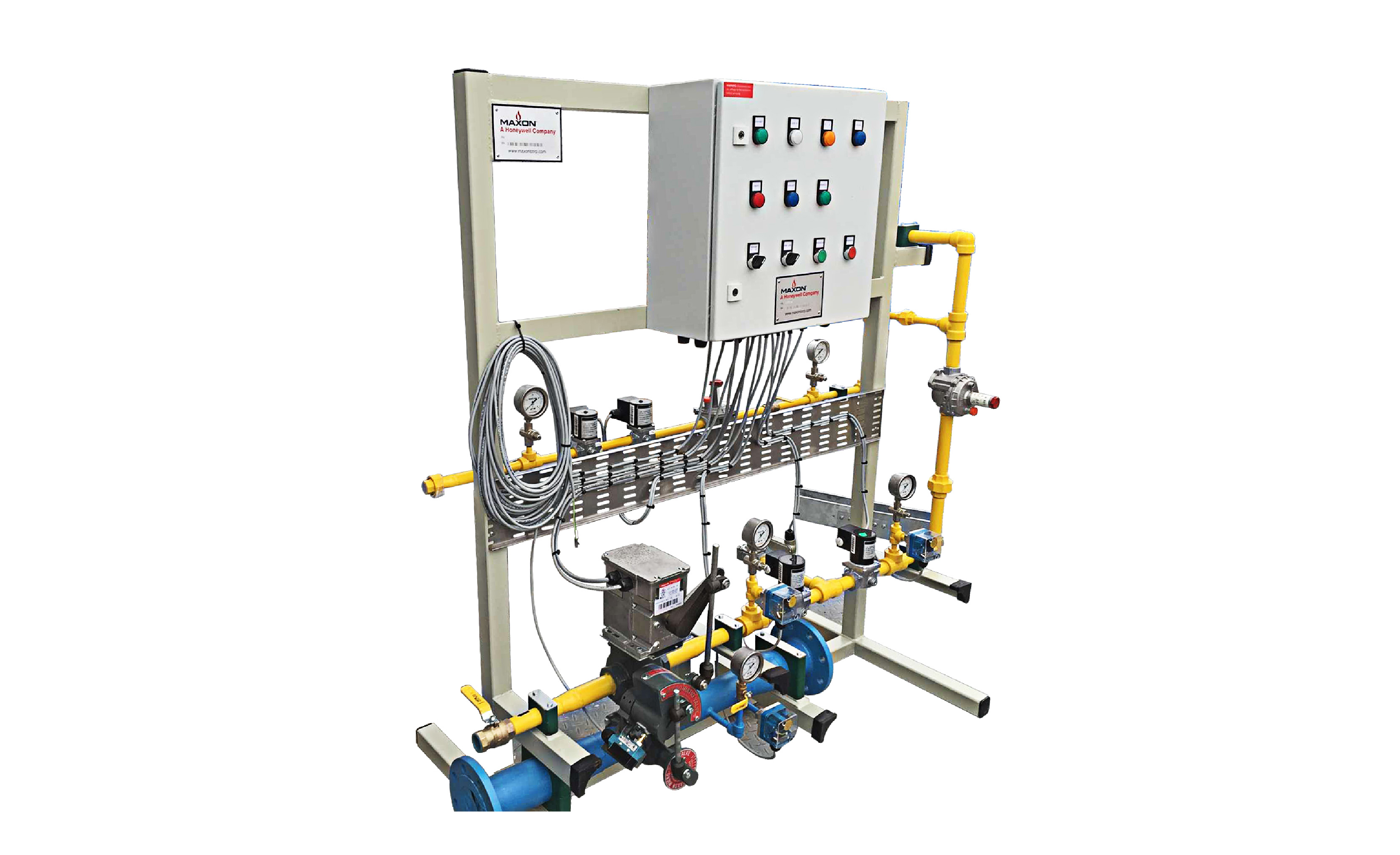

燃燒器
燃燒器作為一種自動化程度較高的機電一體化設備，從其實現的功能可分為五大系統：送風系統、點火系統、監測系統、燃料系統、電控系統。

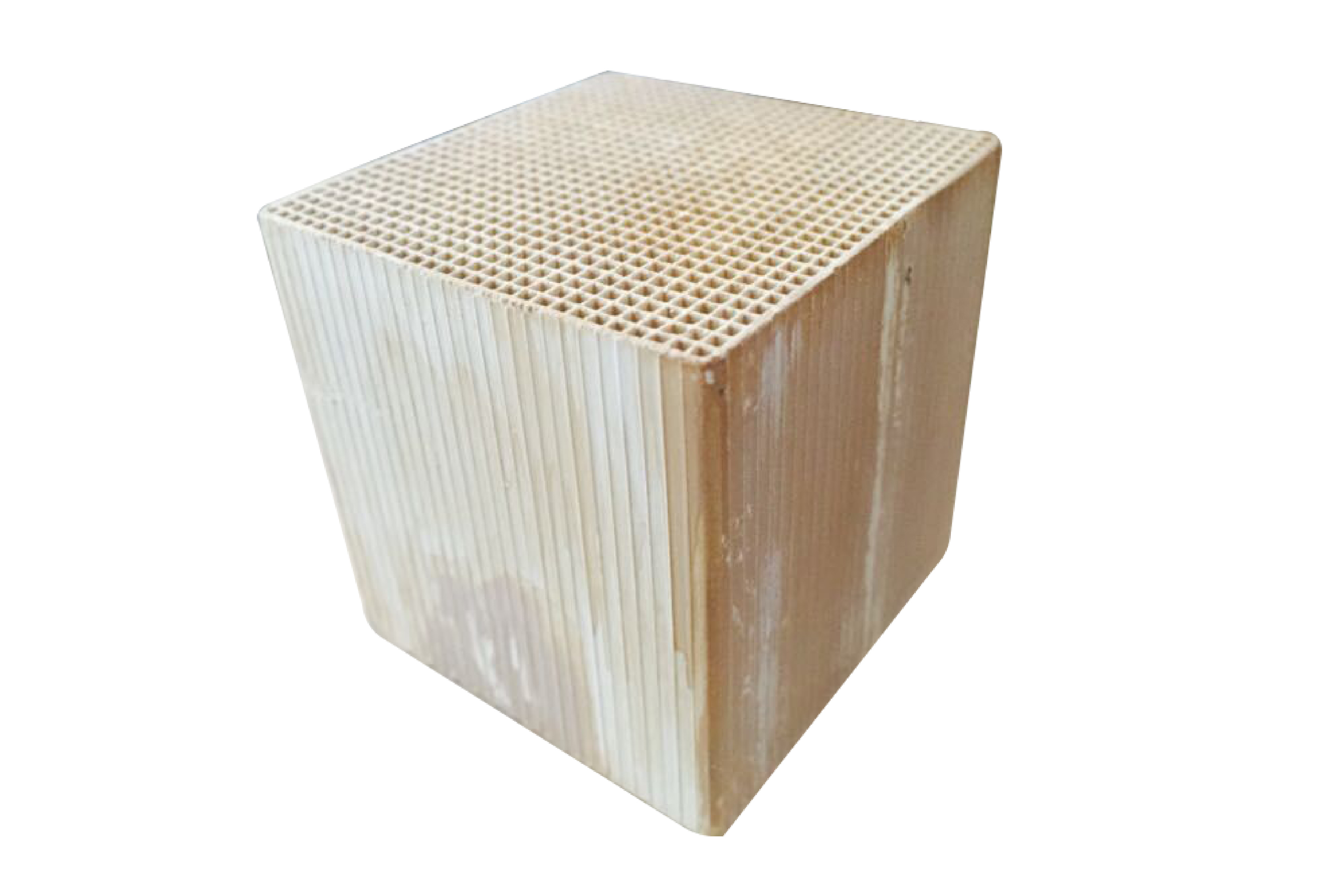

催化劑
降低反應的活化能，降低反應溫度，提升反應速率。催化劑壽命為8000小時，低于此值能保障97%的催化燃燒效率。

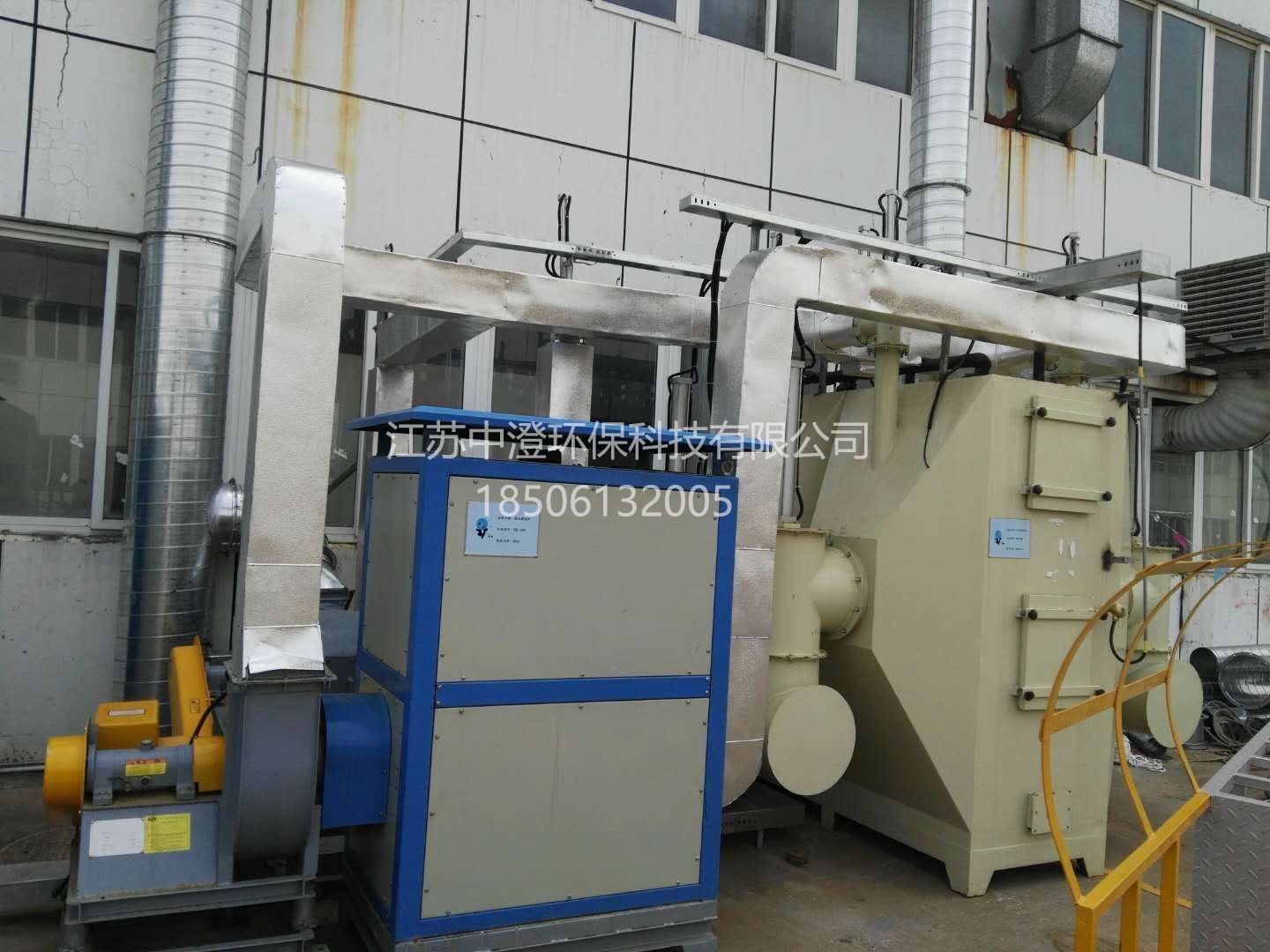

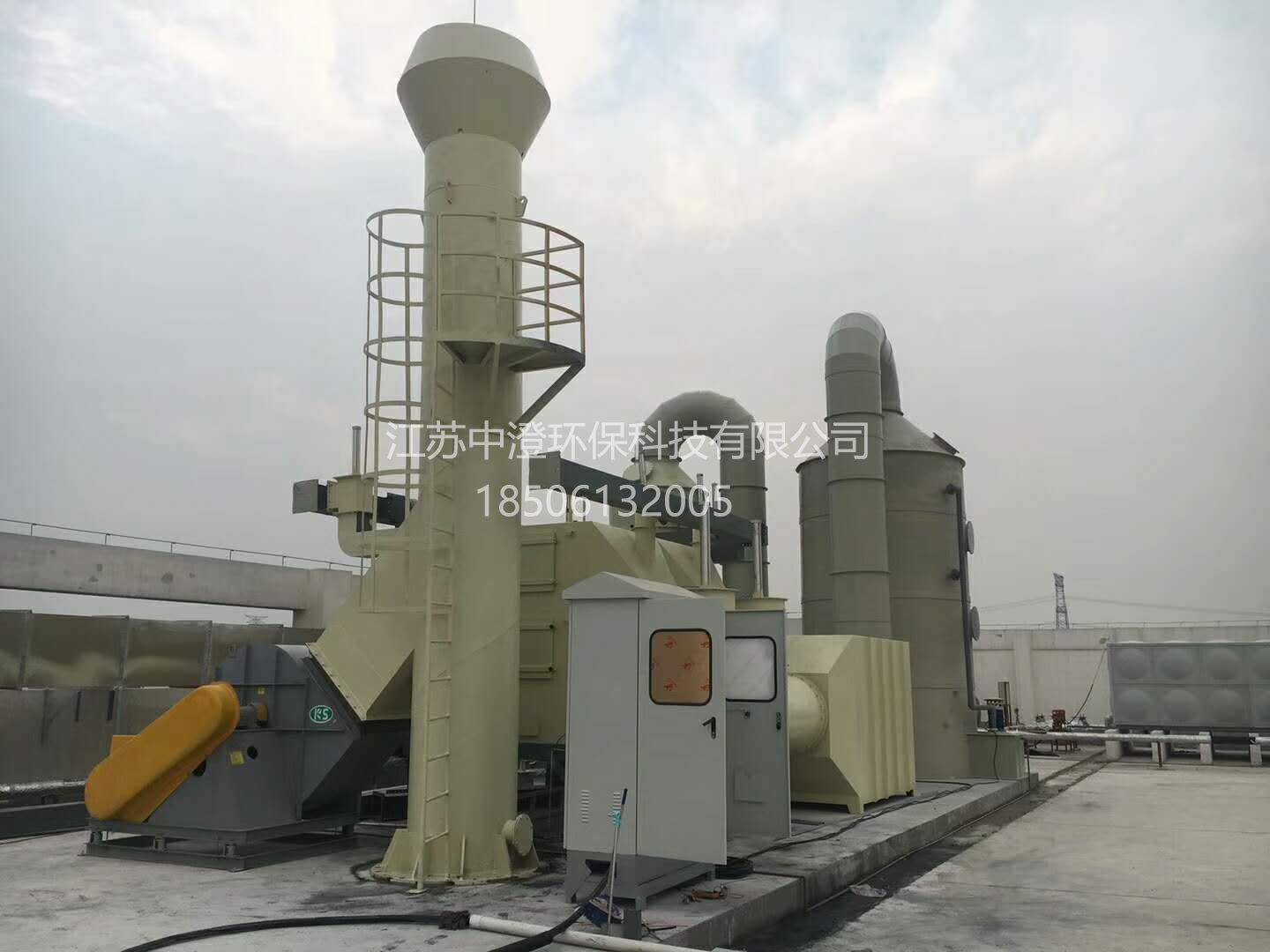

工程案例 Engineering case
